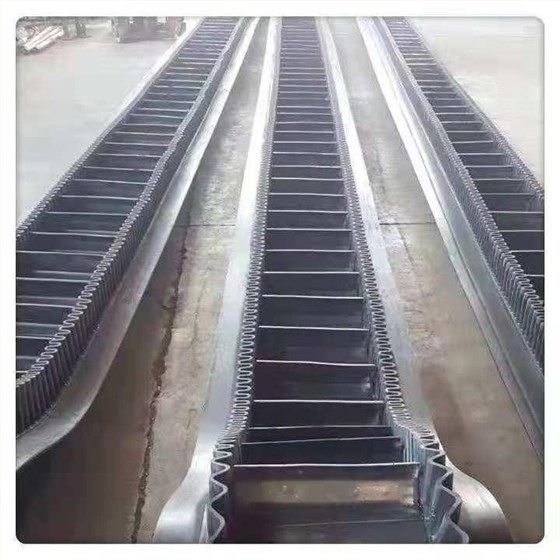

波狀擋邊大傾角輸送機的回程段采用的是普通固定帶式輸送機的平行下托輥托載膠帶。使用中托輥容易與膠帶的裙邊產生鑲嵌，鑲嵌嚴重時還會損壞橫隔板。往往輸送機在使用一年左右，膠帶的損壞已相當嚴重，必須更換，這給用戶在經濟上帶來很大損失。

針對上述情況，我們對回程段托輥進行了改進，以新設計的托帶裝置替代平行托輥。新型皮帶裝置由兩個小皮帶、尼龍彈性皮帶和支架構成。托帶裝置的底架起固定2個小托輥的作用，環形尼龍帶套在2個小托輥上，支架上設有張緊裝置，由此組成托帶裝置。該裝置安裝在邊緣帶的兩個裙子下，作為支撐帶。由于裙邊不直接接觸小托輥，而是與尼龍帶接觸，接觸面積大，克服了裙邊鑲嵌進托輥的現象。

該托帶裝置是無動力裝置，其尼龍帶運行是被動的，靠摩擦力作用，隨波狀擋邊帶的運動而運行，且能始終保持與裙邊接觸。我廠還開發了與托帶裝置配合使用的復式托帶輪。復式托帶輪的結構由大導輪、小導輪、固定軸及軸承座組成。其中大導輪、小導輪可以分別單獨繞軸旋轉，能克服由于機尾左、右2邊張緊力不均勻造成的膠帶2邊伸展不同，引起的裙邊滑動現象。復式托帶輪固定軸兩端由軸承座固定。在膠帶操作過程中，支架輪轉動，減少膠帶的摩擦損傷，提高裙帶的使用壽命，延長整條膠帶的使用壽命。
